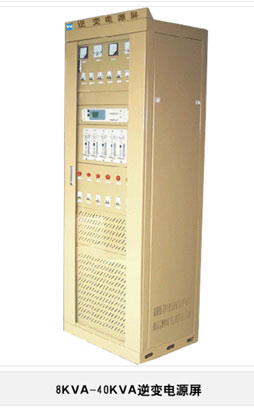

并机逆变电源









1、产品根述

电力专用模块化逆变电源是专为发电厂、变电站设计,广泛应用于电力系统远动、通信、载波、监控、继电保护以及事故照明,也可为发电厂交流润滑油泵、交流风机、水泵提供不间断供电。

电力专用模块化逆变电源采用可靠并联技术,N+X冗余结构设计,为电力行业提供真正的高可靠性电源;同时具有可在线热插拔,维护方便、快捷;易扩容等普通逆变电源所没有的特点。

利用发电厂或变电站现有的直流屏和电池组组成的直流系统,加装电力专用模块化逆变电源,可以为负载提供高可靠的不间断交流电源。同时具有通用UPS无法比拟的优势。

2、性能特点

²           独特的非线性控制电路,在任何负载情况下都可输出纯净的正弦波。

²           模块化逆变电源阵列,可灵活配置1KVA~40KVA不同容量系统。

²           逆变模块可带电热插拔,便于在线维护。

²           模块采用低差均流技术,并机电流不均衡度小于5% 。

²           完善的过压,欠压,过热,过流及短路保护,可在异常情况下保护模块。

²           逆变模块N+X备份方式工作,提高系统可靠性。

²           双备份控制器,高可靠的保证。

²           紧凑型结构设计,体积更小,重量更轻。

²           良好的电磁兼容特性,可在任何环境下正常工作并不会影响周边设备的正常工作。

²           大屏幕液晶监控显示系统。

3、技术参数

型号规格

1KVA~40KVA

逆变模块额定功率

1KVA、1.25KVA、1.5KVA、2KVA

最大并联模块数量(个)

20

直流输入

输入额定电压(VDC)

220/110

输入直流电压允许范围(VDC)

190~286/96~143

市电旁路

输入交流电压允许范围(VAC)

176~264

旁路转换时间(ms)

≤10

交流输出

额定容量(KVA)

1~40

输出额定电压与频率

220VAC  50Hz

输出额定功率(KW)

0.8~32

输出电压精度(V)

220±3%

输出频率精度(Hz)

50±1%

波形失真率(THD)

阻性负载≤3%,非线性负载(PF=0.8) ≤5%

动态响应负载(0←→25%)

电压跌落<12%

功率因数(PF)

0.8

过载能力

125%,10min;150%,10s

峰值系数(CF)

3∶1

逆变效率(80%阻性负载)

90%

工作环境

绝缘强度 (输入与输出)

2000VAC,1分钟

噪音(1米)

输出功率≤10KVA时,噪声≤45dB

输出功率≥10KVA时,噪声≤55dB

使用环境温度(℃)

-10~+50

湿度

0~90%,不结露

使用海拔(M)

≤3000M;3000M以上,每升高1000M,功率降低10%

电磁兼容

传导干扰

EN55022 CLASSA

辐射干扰

EN55022 CLASSA

保护功能

输入欠压、过压保护,输出过载保护,输出短路保护,过热保护

外型尺寸(mm)

482×461×220(宽×深×高)/800×600×2260(宽×深×高)

重量(kg)

13~275
